HG40/50L маховикіне арналған арнайы машина

Кіріспе:

Күрделі бөлшектерді тиімді, дәл өңдеуге арналған қатаң құрылымы мен жетілдірілген құрал-сайманымен ерекшеленетін маховиктерді өңдеуге мамандандырылған жоғары дәлдіктегі CNC токарь.

Бізге электрондық поштаны жіберіңіз

Өнімнің егжей-тегжейі

Өнім ерекшеліктері

Өнімнің техникалық сипаттамалары

Өнім конфигурациясы

Өнімге шолу

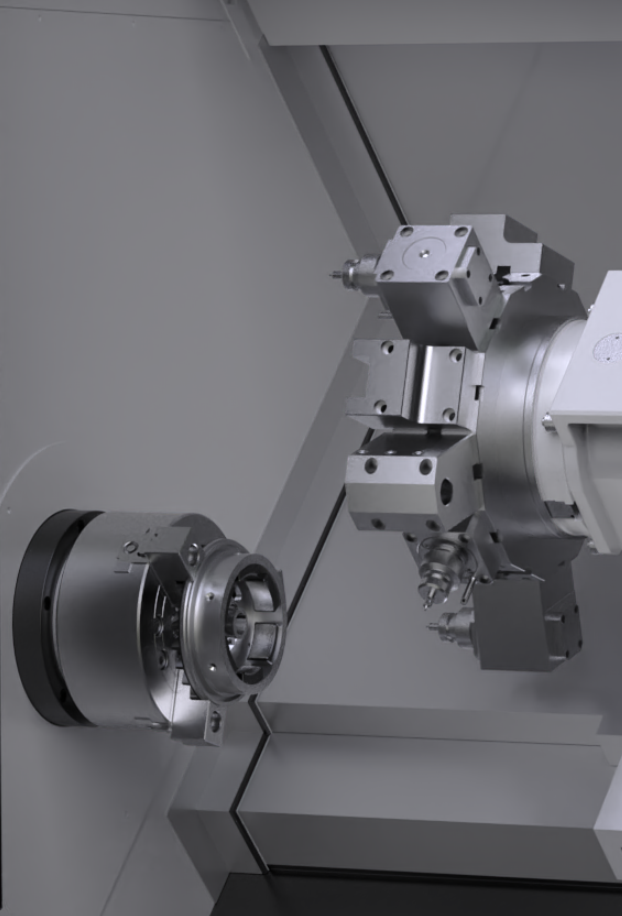

Маховиктерге арналған арнайы CNC токарь - HG40/50L маховиктерді тиімді және дәл өңдеу үшін арнайы жасалған жоғары сапалы CNC станок. Ол жоғары қатты құрылымды, көп функциялы өңдеу мүмкіндіктерін және интеллектуалды конфигурацияларды біріктіреді. 45° көлбеу интегралды төсек дизайнымен серво-қуатпен жұмыс істейтін мұнара және модульдік қуат бастиегі опциялары біріктірілген, ол бұрғылауды, түртуді, фаскаларды кесуді және орталық сызықты фрезерлеуді қоса, маховиктердің күрделі өңдеу талаптарын толық қанағаттандыра алады. Ол автомобиль, теңіз және электр энергиясын өндіру жабдықтары сияқты салаларда жоғары стандартты компоненттерді өндіруге жарамды.

Ерекше өзгешеліктері

Қаттылығы жоғары көлбеу төсек құрылымы:

Біріктірілген құю технологиясы бар 45° көлбеу монолитті төсек және негіз ауыр кесу жағдайында тұрақтылықты қамтамасыз ете отырып, қаттылық пен дірілге төзімділікті айтарлықтай арттырады.

Жоғары дәлдіктегі шарикті бұрандалармен жұптастырылған дәл сызықты роликті бағыттағыштар (X/Z осі) жылдам динамикалық жауап пен ұзақ мерзімді өңдеу дәлдігін қамтамасыз етеді.

Көп функциялы сервоқуат мұнарасы:

Құралды өзгерту уақытын азайту үшін біріктірілген көп процесті операцияларды (бұрғылау, түрту, фаскаларды кесу және ортаңғы фрезерлеу) қолдайтын стандартты 3 қуатты бастиекті серво мұнарасымен (BMT 45-90°) жабдықталған.

Құрал ұстағышының спецификациясы: □25×25, құралдың әртүрлі қажеттіліктерімен үйлесімді. Қосымша автоматты чиптерді жою жүйесімен біріктірілген ол үздіксіз жоғары тиімді өндіріске мүмкіндік береді.

Икемді қуат басы конфигурациясы:

Маховиктердің күрделі контуры мен тұрақты емес құрылымын өңдеу талаптарын қанағаттандыру үшін теңшелетін қуат бастарын (мысалы, радиалды/осьтік бастар, жоғары жылдамдықты фрезерлік бастар) қолдайды.

Шпиндельді тесік диаметрі: Φ65 мм, ұзын штангаларды өңдеуге және процестің әмбебаптығын кеңейтуге мүмкіндік береді.

Жоғары дәлдік пен тиімділік:

80# метрикалық конустық конусы бар A2-6 шпиндель басы 3000 р/мин максималды жылдамдыққа жетеді (арнайы қолданбалар үшін 4500 р/мин дейін жаңартуға болады), жоғары жылдамдық пен жоғары айналу моменті өнімділігін теңестіреді.

Қайталанатын орналасу дәлдігі: 0,003/0,005 мм (X/Y-осі) және беттің кедір-бұдырлығы: Ra 0,4–0,8 (алюминий/болат), маховикті беру үшін дәл түйісетін беттерді қамтамасыз етеді.

Қорытынды:

45 ° көлбеу корпус жоғары қаттылыққа ие, корпусы мен негізі біріктірілген.

Сервомен жұмыс істейтін мұнарамен жабдықталған ол орталық сызықтағы маховикті бұрғылауға, түртуге, фаскалауға және фрезерге алуға болады.

Өңдеу қажеттіліктерін қанағаттандыру үшін қуат бастарының әртүрлі пішіндерін таңдауға болады.

Қолданбалар

Салалар:Автокөлік өндірісі, теңіз энергетикалық жүйелері, электр энергиясын өндіру жабдықтары, инженерлік машиналар.

Типтік сценарийлер:

Жолаушы/коммерциялық көліктің маховик дискілерін дәл бұрғылау, қағу және бетті фрезерлеу.

Теңіз қозғалтқышының маховиктерінің беріліс сақиналарын жоғары тиімді композициялық өңдеу.

Динамикалық тепе-теңдік ойықтарын және қуат генераторының маховиктерін бекіту саңылауларын біріктірілген қалыптау.

Автоматтандырылған өндірістік желілерде маховик тетіктерінің партиясын өңдеу және сапасын бақылау.

HG4050L маховикіне арналған арнайы машина

Техникалық сипаттамалар

Параметр	Аты	бірлік	HG40/50L
Төсек	Төсек конфигурациясы	/	Төсек негізі стандартты 45° еңісі бар жалғыз блок болып табылады
Төсек	X/Z бағыттаушы пішіні	/	Дәл сызықты роликті бағыттауыштар
Жұмыс ауқымы	Кереуеттегі ең үлкен бұрылу диаметрі	mm	Φ500
	Максималды кесу диаметрі	mm	Білік: φ250, Диск: φ400
	Максималды өңдеу ұзақтығы	mm	500
	Максималды ұшы қашықтығы	mm	620
Арна	X/Z осінің максималды жүрісі	mm	250/650
Арна	X/Z осінің жылдам қозғалу жылдамдығы	м/мин	20/24
Шпиндель	Шпиндель басының спецификациясы	HSK	A2-6
	Шпиндель конусы	/	80# метрикалық конус
	Шпиндельді тесік диаметрі	mm	Φ65
	Шпиндельдің максималды жылдамдығы	р/мин	3000 (арнайы 4500)
Чак	Қуыс гидравликалық 4 жақты патрон	орнату	10"+қуыс цилиндр
Мұнара	Мұнара түрі	/	Қуат мұнарасы (3 қуат басы, БМТ 45-90°)
Мұнара	Құрал ұстағышының сипаттамасы	mm	□25*25
Чиптерді жою	Чиптерді жою әдісі	/	Чиптерді автоматты түрде жою
Негізгі қозғалтқыштың қуаты	Шпиндель сервомоторының қуаты	KW	11 (бағаланған)/15 (30 мин)
Сыртқы өлшем	Ұзындығы * Ені * Биіктігі	mm	260017201800
Таза/брутто салмағы		kg	4300/4900
Өңдеу дәлдігі	Қайталанатын орналасу дәлдігі X/Y	mm	0,003/0,005
	Дөңгелектік	mm	0,005
	Диаметрдің консистенциясы	mm	0,015/300
	Жазық	mm	0,015/300 (тек ойыс)
	Бетінің кедір-бұдырлығы (алюминий/болат)	Ra	0,4～0,8
Қорғау формалары	Толығымен жабық жамылғы	орнату	1
